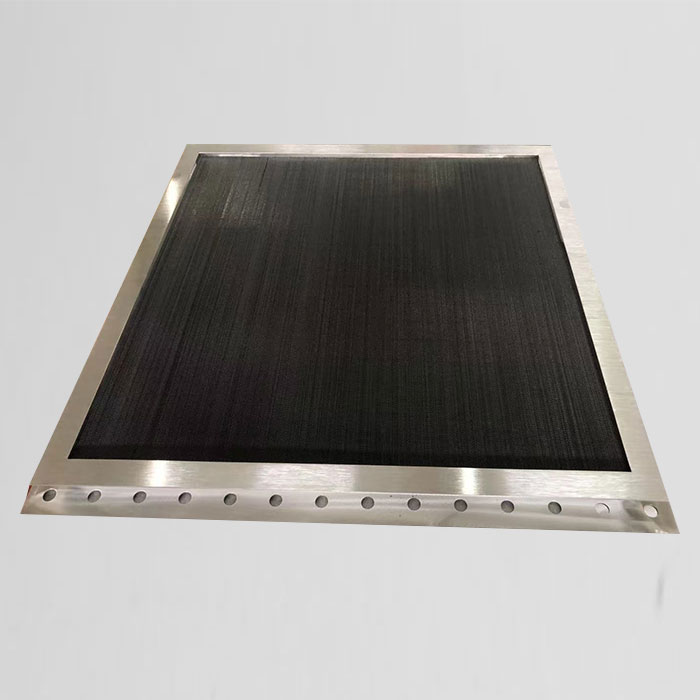

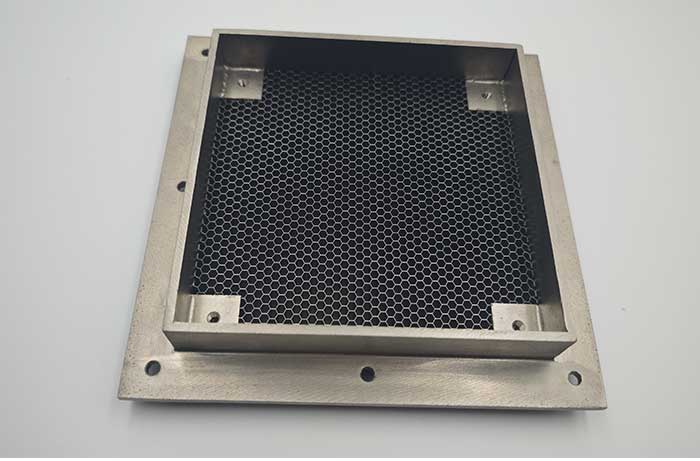

EMI kesme dalga kılavuzu havalandırma paneli

 EMI kesme dalga kılavuzu havalandırma paneli

Giderek yoğunlaşan modern elektronik cihazlar ve karmaşık elektromanyetik ortamlar bağlamında, elektronik cihazlar iyi havalandırma ve ısı dağıtımının yanı sıra sıkı elektromanyetik uyumluluk (EMC) gereksinimlerine de ihtiyaç duymaktadır. Ürünlerimiz bu tür sorunların çözümünde belirli bir rol oynayabilir: Petek yapılı havalandırma dalga kılavuzu paneli.

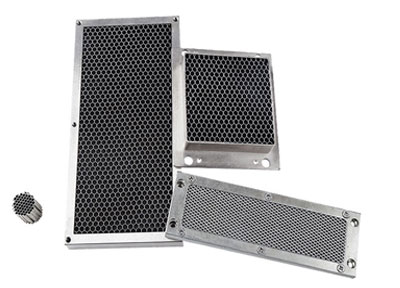

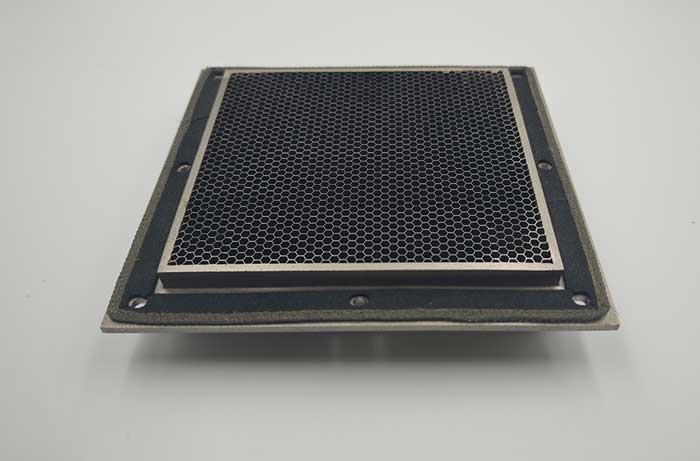

Petek yapılı koruyucu havalandırma paneli iki kısımdan oluşur: petek çekirdek malzemesi ve çerçeve. Petek çekirdek malzemesi, delme veya lazer kaynak işlemleriyle metal folyonun yapıştırılmasıyla oluşturulur. Çerçeve genellikle ekstrüde metal çerçeveden yapılır ve petek çekirdeği sabitlemek ve montajı kolaylaştırmak için kullanılır. İletken köpük, elektromanyetik sızdırmazlık contası yerleştirilebilir, çerçevenin montaj boşluğu kapatılabilir veya toz geçirmez filtre ekranı, flanş montaj kenarı vb. eklenebilir; ihtiyaçlara göre özelleştirilebilir.

Petek yapılı havalandırma panellerinin elektromanyetik kalkanlama ve havalandırma performansı esas olarak aşağıdaki parametrelere bağlıdır:

Petek çekirdeği hücre boyutu

Standart hücre boyutları şunlardır: 1,6 mm, 2,4 mm, 3,2 mm, 6,4 mm ve diğer özellikler.

Açıklık ne kadar küçük olursa, koruma etkinliği o kadar yüksek olur, ancak havalandırma direnci de o kadar artar.

Petek kalınlığı

Standart kalınlıklar arasında 6,35 mm, 12,7 mm, 25,4 mm, 30 mm, 40 mm, 45 mm vb. bulunur.

Kalınlık ne kadar fazla olursa, koruma etkinliği de o kadar yüksek olur.

Koruma performansı

Petek yapılı havalandırma panellerinin koruma etkinliği, malzeme, yapı ve sıklığa bağlı olarak değişir.

Yüzey işlemiİletken oksidasyon, koruma etkinliğini ve çevresel direnci artırmak için önemli bir yöntemdir. İletken oksidasyondan sonra, petek yapılı çekirdek malzemeleri ve çerçeveler kalay kaplama, nikel kaplama, çinko kaplama, krom kaplama vb. ile işlenebilir. Kalay kaplama veya nikel kaplama, koruma etkinliğini ve korozyon direncini önemli ölçüde artırabilir.

Alüminyum petek çekirdek

Çelik petek çekirdek

Başvuru

Petek yapılı elektromanyetik kalkanlı havalandırma panelleri, havalandırma, ısı dağıtımı ve elektromanyetik koruma arasında denge gerektiren çeşitli senaryolarda yaygın olarak kullanılmaktadır.

Yalıtımlı oda: Yalıtımlı odalar için havalandırma ve hava değişimi olmazsa olmaz olanaklardır ve petek yapılı dalga kılavuzlu pencereler standart konfigürasyonlardır.

Raylı ulaşım ve trenler: Yüksek kaliteli alüminyum alaşımlı petek havalandırma panelleri, elektromanyetik koruma ve hafiflik avantajlarını bir araya getirir.

İletişim kabini ve EMC rafı: ekipman ısı dağıtım gereksinimleri ve elektromanyetik uyumluluk sertifikasyon gereksinimleri arasında denge kurma.
